Zaštita hidrauličnih creva: vođenje, spiralni rukavci i kritične tačke

Ako postoji deo kamiona koji radi “tiho”, dok pravi najveću štetu kad se naljuti – to su hidraulična creva. Jedno pogrešno vođenje, jedan rub šasije koji glumi rende, ili jedna “sitnica” blizu auspuha… i eto ti scenarija: ulje svuda, posao nigde, a ti gledaš u crevo kao da će samo priznati šta je uradilo.

Hajde da prođemo praktično kroz zaštita hidrauličnih creva: kako da ih vodiš, gde da ih oklopiš spiralnim rukavcima, koje su kritične tačke i kako da smanjiš šanse za curenje, pucanje i habanje.

Zašto creva stradaju (i zašto se uvek desi “baš sad”)

Najčešći razlozi kvara nisu “misterija hidraulike”, nego klasične svakodnevne stvari:

  • Abrazija (trljanje): crevo se dodiruje sa šasijom, nosačem, ivicom lima, drugim crevom.
  • Pogrešan radijus savijanja: preterano savijanje napravi unutrašnje oštećenje ojačanja.
  • Toplota: auspušna grana, prigušivač, toplotni štit koji ne štiti ništa.
  • Uvrtanje (torsija): crevo radi pod pritiskom, a ti ga montirao “na silu” – pa ga uvrtanje dokrajči.
  • Vibracije i udarci: posebno na nadgradnjama, kipovima, rolkiperima i svemu što se kreće “muški”.
  • Loš raspored i fiksiranje: nema vođenja, nema stega, nema distanci… ima samo nada.

Ako već radiš ili planiraš servis, zgodno je da uklopiš ovu temu sa širim pregledom hidraulike (PTO, pumpa, rezervoar, razvodnici) iz vodiča: Hidraulika kipera – PTO, pumpa, rezervoar i razvodnici.

Vođenje creva: pravilo “neka ide najmirnijim putem”

Dobro vođenje je pola posla, druga polovina je da to ostane dobro i posle 3.000 km po rupama.

1) Drži se dalje od izvora toplote

  • Izbegni prolaz pored auspuha i delova koji se greju.
  • Ako mora blizu: koristi toplotni štit + distancu + dodatnu zaštitu (spirala ili rukavac).
  • Pravilo iz prakse: “Ako ne bi držao ruku tu 5 sekundi, nemoj ni crevo.”

2) Ne seci krivine na radijusu savijanja

  • Crevo mora da ima prirodan luk, bez “lomljenja” pod uglom.
  • Ne vodi ga tako da pri kipovanju ili radu dizalice dođe do ekstremnog savijanja.

3) Ne dozvoli kontakt sa ivicama i pokretnim delovima

  • Svaka oštra ivica = potencijalni rezač.
  • Pokretni delovi (zglob, osovinica, šarka) vole da “pojedu” crevo kad se najmanje nadaš.

4) Fiksiraj pametno (ne “da stoji”, nego da radi)

  • Stege/obujmice služe da crevo ne pleše, ali ne smeju da ga gnječe.
  • Obezbedi malo “rezerve” za rad (kretanje kip sanduka, cilindara, oscilacije šasije).

Spiralni rukavci: kada, gde i kako imaju smisla

Spiralni rukavci (spiralna zaštita) su kao kaciga: ne rešavaju sve životne probleme, ali sprečavaju one najgluplje.

Gde spiralni rukavci najviše pomažu:

  • Na delovima gde crevo može da dodiruje šasiju/nosače.
  • U zonama gde leti šljunak, blato, led, so (zima posebno).
  • Kod snopova creva (više creva zajedno), da se ne trljaju međusobno.

Gde spiralni rukavci nisu “čarobni štit”:

  • Ako crevo ide preblizu izvoru toplote bez termo zaštite.
  • Ako crevo ima loš radijus savijanja (spirala ne popravlja geometriju).
  • Ako je sistem neispravan ili ima prenapone pritiska – spirala ne rešava uzrok.

Usput: u tekstu o instalaciji i zaštiti instalacije pominje se i spiralna zaštita kao praktičan detalj u realnim uslovima (voda, so, vibracije) – korisno je pročitati: Elektrika nadgradnje: Instalacija, CAN-BUS, i osigurači.

Kritične tačke na nadgradnji: gde crevo najčešće “popije otkaz”

Evo mapa rizika koju vredi proći na svakom kamionu sa hidraulikom:

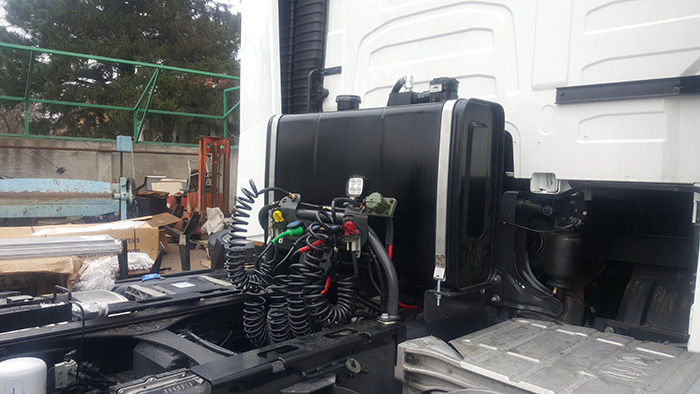

1) Kod PTO-a i pumpe

Tu su vibracije, tu je često “tesno”, tu ljudi vole da provuku crevo “kako god”. A onda se čude.

Ako želiš da imaš dobar mentalni model šta sve radi u tom delu, opet je koristan vodič o kiper hidraulici: PTO, pumpa, rezervoar i razvodnici.

2) Kod razvodnika i ventila

Tu se često dešava:

  • previše savijanja “odmah na izlazu”
  • snop creva koji se trlja
  • curenje koje krene kao “orošavanje”, a završi kao fontana

3) Kod cilindara i zglobova (kip sanduk, dizalice, podizači)

Kretanje + opterećenje + loše vođenje = “crevo na klackalici”.

  • Proveri položaj creva u krajnjim položajima (potpuno podignuto / spušteno).
  • Proveri da li negde “zateže” ili se uvrće.

4) Uz šasiju (duge trase)

Duga trasa često znači: više mesta da nešto zapne.

  • Proveri prelaze preko nosača.
  • Proveri mesta gde se sakuplja blato/so (zimi se tu ubrza habanje).

Za zimske uslove i rutinu koja smanjuje zastoje, vredi povezati ovu temu sa: Zimski režim kipera: zaštita od korozije, odvod vode i “hladni start” hidraulike.

Mini-checklista: brza kontrola za 10 minuta (bez filozofije)

Kad hoćeš da preventivno uhvatiš problem pre nego što te uhvati račun:

  • Da li se crevo negde trlja (sjajna/izlizana mesta, “prašina od gume”)?
  • Da li ima pukotina, balona, deformacija ili mokrih tragova?
  • Da li je crevo uvrnuto (pogotovo blizu krajeva)?
  • Da li je radijus savijanja OK u svim položajima nadgradnje?
  • Da li je crevo preblizu toplote?
  • Da li stege drže, ali ne seku crevo?

Ako hoćeš širi servisni okvir (kada šta proveravati tokom godine), uklopi ovo sa tekstom: Servis nadgradnji po sezonama.

Gde se u priču uklapaju kompletna hidraulična rešenja

Nekad nije problem samo u crevima, nego u tome što je sistem “na knap” ili improvizovan. Ako ti treba uredno, kompaktno rešenje koje integriše ključne stvari (rezervoar, hladnjak ulja i sigurnosni ventil), pogledaj: Hydrive hydraulics.

A za kip sisteme (cilindri, ventili, komande) koji su standard u ovoj priči, tu je: HYVA tipping systems.

Zaključak

Dobra zaštita hidrauličnih creva nije luksuz, nego najjeftiniji način da izbegneš najskuplji kvar. Vođenje bez trljanja, spirala gde treba, pažnja na kritične tačke i brza kontrola s vremena na vreme – i hidraulika prestaje da glumi dramu.
